設備性能特點
本設備采用的是通過濾紙過濾廢舊的油液，濾除其中的雜質和少量的水份，其過濾后精度3µm。在使用過程中，通過不斷的更換濾紙來達到使用標準。
板框壓力式濾油機主要用來過濾變壓器油、透平油、機油、柴油、齒輪油、液壓油、煤油、航空液壓油等油中的水份和雜質，也可使用不銹鋼材料來作為植物油過濾。
1.板框式濾油機結構
板框式濾油機由齒輪泵、板框?yàn)V床底盤、電氣裝置、安全閥、油樣閥等部件組成，濾板和濾框間襯有作為過濾介質的濾紙或?yàn)V布，憑借壓緊裝置的壓力將濾板和濾框固定形成一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙或?yàn)V布起過濾作用。
2.板框式濾油機工作過程
板框式濾油機由電動機直接帶動齒輪轉動將油池中油液吸入初濾器、進入油泵，在齒輪泵的壓力下，將油液輸入濾床過濾，匯集到出油口輸出。安全閥是該機的保證裝置，能自動控制壓力，保證設備安全；回油閥能控制油盤中的油面高度，防止油液從油盤中溢出；油樣閥供取油液標樣之用。

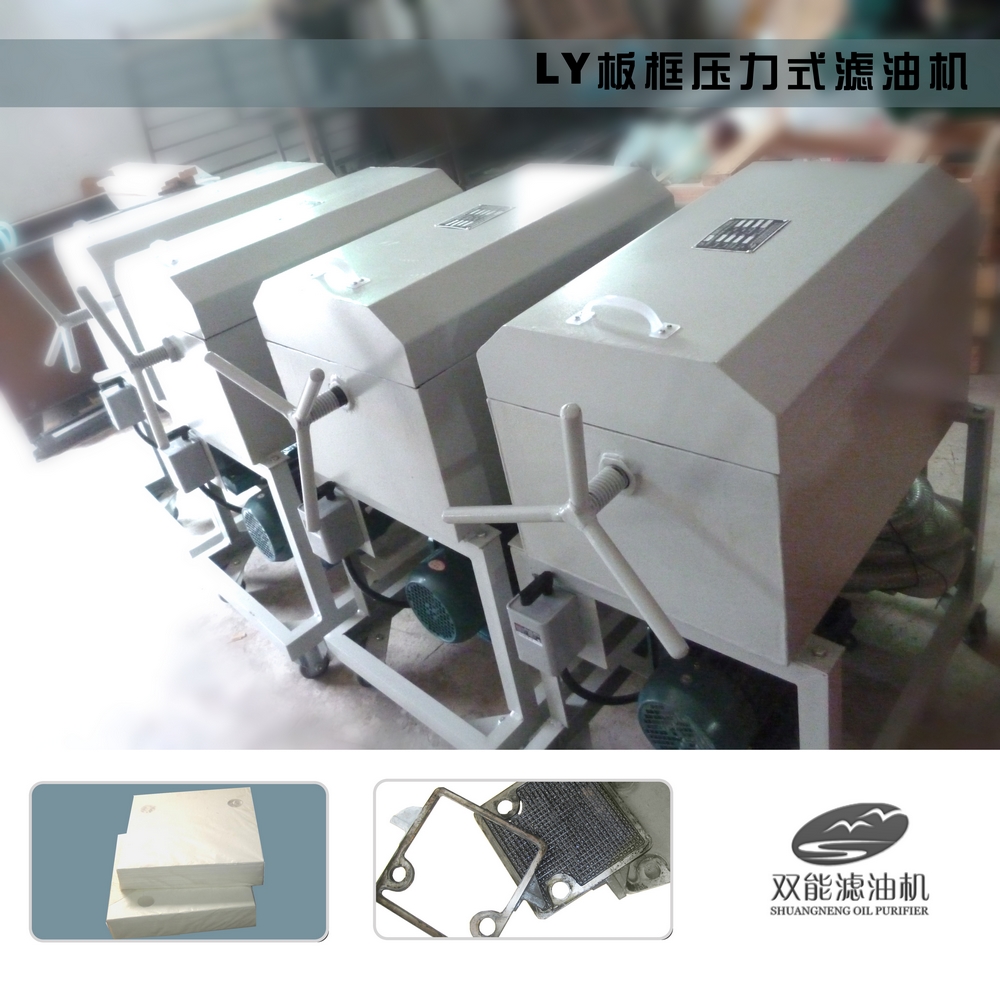

LY系列板框壓力式濾油機具有結構緊湊、體積小、重量輕、移動方便、操作簡單、性能可靠、過濾效率高，運行成本低，不受場地限制等優點。
板框?yàn)V油機技術參數表
|
參數名稱 |
型號單位 |
LY-30 |
LY-50 |
LY-100 |
LY-150 |
LY-200 |
LY-300 |
|
|
流量 |
L/H |
1800 |
3000 |
6000 |
9000 |
12000 |
18000 |
|
|
工作壓力 |
Mpa |
≦0.5 |
||||||
|
過濾面積 |
m2 |
0.6 |
0.78 |
1.3 |
1.89 |
2.5 |
3.2 |
|
|
板框尺寸 |
mm |
280×280 |
300×300 |
|||||
|
壓緊方式 |
|
手動螺旋壓緊 |
||||||
|
電機功率 |
kw |
1.5 |
1.5 |
1.5 |
4.0 |
4.0 |
5.5 |
|
|
工作電源 |
V |
380V/50Hz(或根據用戶需要) |
||||||
|
進出口管徑 |
mm |
25 |
25 |
32 |
40 |
40 |
50 |
|
|
濾紙尺寸 |
mm |
280×280 |
300×300 |
|||||
|
外形 |
長 |
mm |
800 |
800 |
950 |
1250 |
1450 |
1600 |
|
寬 |
mm |
450 |
450 |
500 |
500 |
500 |
600 |
|
|
高 |
mm |
900 |
900 |
1000 |
1050 |
1050 |
1100 |
|
|
設備重量 |
kg |
150 |
180 |
240 |
320 |
360 |
580 |
|
※ 設備外形尺寸和設備重量僅供參考，隨著產品的不斷發展以實物為準。
