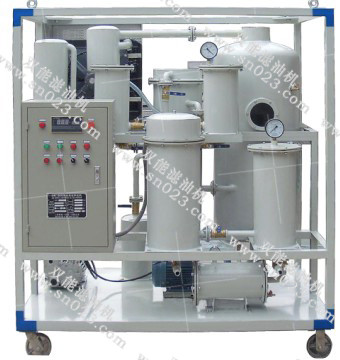

變壓器油真空濾油機
真空濾油機工作原理：
真空凈油機是根據水和油的沸點不同而設計的，它由真空加熱罐、精濾器、冷凝器、初濾器、水箱、真空泵、排油泵以及電氣柜組成。真空泵將與真空罐內的空氣抽出形成真空，外界油液在大氣壓的作用下，油經過入口管道進初濾器消除較大的顆粒，然后進入加熱罐內，經過加熱到40－75℃的油通過自動油漂閥，此閥是自動控制進入真空罐內的油量進出平衡。經過加熱后的油液通過噴翼飛快旋轉將油分離成半霧狀，油中的水份急速蒸發成水蒸氣并連續被真空泵吸入冷凝器內，進入冷凝器內的水氣經冷卻后再返原成水放出。在真空加熱罐內的油液，被排油泵排入精濾器通過濾濾芯將微粒雜質過濾出來。從而完成真空濾油機迅速除去油中雜質、水份、氣體的全過程，使?jié)崈舻挠蛷某隹谔幣懦鰴C(jī)外。
真空濾油機使用說明:
連接好進出油管油路，接通380V，接好安全地線，檢查各電路是否連接可靠，各油路閥門是否打開，準備無缺后再進行操作程序；點動真空泵，使泵內的油能正常運行，再使真空泵連續運轉。當真空表面達到表限時，可打開進油閥，直至真空缸內下視窗看見油面時，即啟動排油泵開關，開始排油過濾雜質，油路正常循環，打開加熱器開關，揮發油中水份，如果油中水份較多時，真空缸內油沫會增高，此時需要打開放氣閥控制適應的真空度，待水份減少、油下降后關閉放氣閥，使真空度達到高限度。此時要注意各儀表的反應，如果壓力表讀數大于時，說明濾油器內濾芯表層雜質太多，需要去掉表層濾紙即可，工作完畢后，參看原理示意圖，打開放氣閥使真空度達到正常大氣壓，排完缸內的油，剩下的油從放油閥放出，防止下次使用時，混入不同型號的油中。
